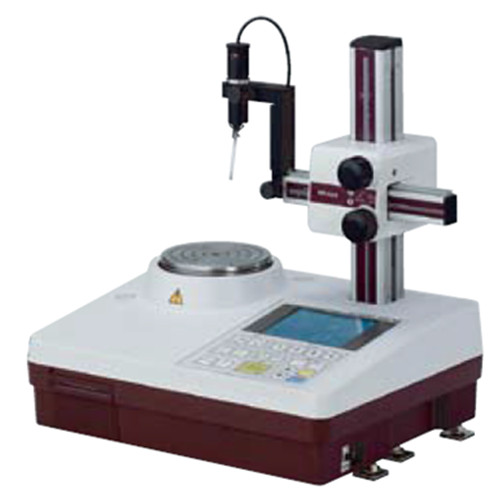

型号

RA-10

旋转工作台

旋转精度
(JIS B 7451-1997)

径向

(0.04+6H/10000)µm  H: 为测量高度 (mm)

轴向

(0.04+6X/10000)µm    X: 到旋转工作台轴的距离 (mm)

旋转速度

6rpm

工作台有效直径

ø150mm

调心范围

–

调水平范围

–

最大测量直径

ø100mm

最大工件直径

ø320mm

台面最大承重

10kg

垂直轴移动

垂直移动

117mm

最大检测高度

152mm

最大检测深度

ø30×100mm (深度), ø7×50mm (深度)

X 轴

水平移动

75mm (–25mm - 50mm 到转台中心)

检出器 *1

测量范围

±1000µm

测力

100mN (± 30%)

测杆尖端形状

ø1.6 硬质合金
