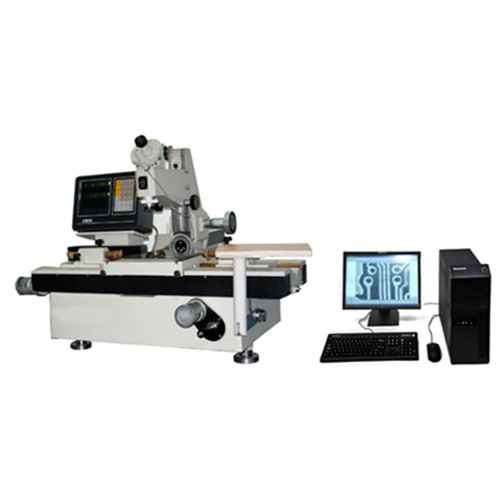

名称：19JPC-V影像型万能工具显微镜
描述：

六．万能工具显微镜主要技术规格：

1．测量范围与分度值
　Ｘ、Ｙ坐标　 测量范围：          200×100㎜          分格值： 0.0005㎜
瞄准显微镜       升降行程：           120㎜
                  力臂倾斜范围：           左右各15度          分度值： 10′
           照明光阑调节范围：          φ3～φ32㎜           分格值：  1㎜
测角目镜    角度测量范围：            360°                  分度值：  1′
轮廓目镜    角度测量范围：            ±7°                   分度值： 10′
                    圆弧分划板：            曲率半径：           R0.1～100㎜
                    螺纹分划板：            普通螺纹螺距         t = 0.25 - 6㎜
                                                     梯形螺纹螺距         T = 2 - 20㎜
 光学分度头       测量范围：           360°               分度值： 1′
 光学定位器       测头直径：           Φ3±0.1㎜
                                        （实际直径值的极限检定误差不大于0.5μm）
                  　　测量力：               0.1±0.03N 　　　　　　　　　　　

　　　　　　　　最大测量深度         15㎜
 玻璃工作台       玻璃台面尺寸：        215×130㎜
 顶针架           　最大夹持直径：        Φ100㎜
                  　　最大夹持长度：         被测件直径 ≤ 55㎜时： 750㎜
                                         　　　　　被测件直径 ＞ 55㎜时： 600㎜
 高顶针架       　最大夹持直径：         Φ180㎜
                 　　 最大夹持长度：         600㎜
 V形架            　左V形架前后调节范围： 前后各5㎜
                  　　右V形架高低调节范围： 向上15㎜；向下3㎜
 最大承载量       40㎏

2．瞄准显微镜光学参数

物镜放大倍数标志值		1×	3×	5×
总放大倍数	用测角或轮廓目镜	10×	30×	50×
	用双像目镜	15×	42×	65×
物方视场	用测角或轮廓目镜	φ20	φ6.6	φ4
	用双像目镜	φ13	φ4.7	φ3
工作距离	用测角或轮廓目镜	81	90	65
	用双像目镜	47	85	63

3．影像测量组件光学物镜：

放大倍数	总放大倍数	物方视场	工作距离
3×	25×	Φ6	110
5×	37×	Ф4	95
