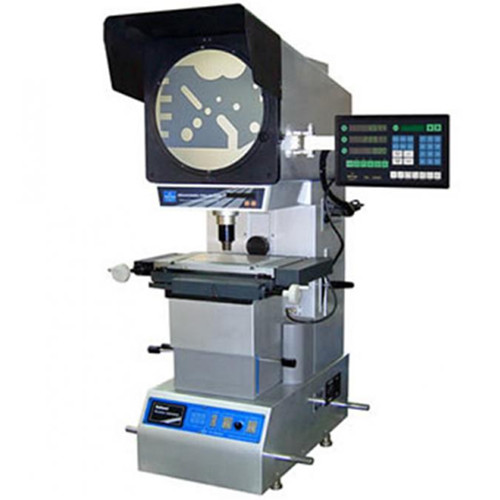

型号

CPJ-3015DZ

CPJ-3020DZ

X轴坐标行程 (mm)

150

200

Y轴坐标行程 (mm)

100

100

金属台面尺寸 (mm)

354×228

404×228

玻璃台面尺寸(mm)

210×160

260×160

分辨力(μm)

0.5

示值误差 (mm)

X、Y轴: (2.5+L/100). Z轴: 3.5+L/25 (L为被测物体长度，单位：mm)

Z轴运动速度 (mm/s)

5、1、 0.01 (3档可调)

Z轴坐标行程 (mm)

100

仪器重量 (kg)

150

外形尺寸 (mm)

670×570×1250

投影屏

尺寸 (mm)

Ф 312，使用范围>Ф300（刻有米字线）

旋转范围

0~360°

旋转分辨力

1' or 0.01°

物镜

放大倍数

10× (选)

20× (选)

50× (选)

100× (选)

物方视场 (mm)

Ф30

Ф15

Ф6

Ф3

工作距离 (mm)

77.7

44.3

38.4

25.3

测量最大高度(mm)

90

90

90

90

仪器电源: AC 100-240V 50/60Hz，总功率: 400W
